Описание

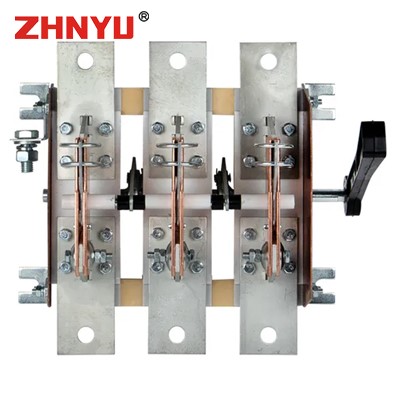

Разъединители серии РЕ19 являются устройствами, предназначенными для пропускания номинальных токов, а также для ручного включения и отключения электрических цепей без нагрузки с номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в системах распределения электрической энергии. Конструкция разъединителей включает изоляционное основание, неподвижные и подвижные контакты, а также ручной привод. Дизайн контактных выводов соответствует требованиям ГОСТ 24753-81 и позволяет подключать медные шины.
Преимущества и особенности
- отсутствие защитных функций, что позволяет использовать их только для операций включения и отключения без нагрузки;
- двойной разрыв контактов, который предотвращает утечки даже при повышенной влажности;
- для моделей с номинальным током 100 А предусмотрены два контактных мостика, работающих параллельно, что повышает надежность контактов и снижает тепловые потери в точках соединения;
- не имеют элементов подавления дуги, поэтому не подходят для включения и отключения емкостных и индуктивных нагрузок;
- два типа защиты от перегрузки по току: тепловая и электромагнитная;
- независимый индикатор положения контактов;
- могут быть установлены на DIN-рейку с двойной блокировкой;
- широкий диапазон рабочих температур от –40 до +50° С;
- широкий рычаг для удобного включения и отключения;
- зазубрины на зажимах клемм снижают тепловые потери и повышают механическую прочность соединения.
Применение
- в распределительных панелях ЩО-70;
- в вводно-распределительных устройствах ВРУ;
- в распределительных щитках ШРС;
- в главных распределительных щитах.
